EMC共模電感磁芯（SYG1）
圖片21
DSC_0180
DSC_0269
DSC_0152
- 產品描述
- 1. 性能特點：● 較高的飽和磁感應強度● 優良而靈活的頻率特性：可通過調整不同的導磁率水平獲得不同的頻率特性曲線● 較寬的磁導率調整范圍：可通過調整生產工藝靈活調整初始磁導率µ0（15000-120000）● 優良的溫度穩定性● 低損耗●可采用環氧表面涂層處理，更有效的減小磁芯尺寸2. 應用范圍:● 開關電源● UPS不間斷電源● 單相或三相電源線路及各種電源中的共模濾波器● 逆變器（逆變焊機、光伏逆變器）● 風力發電系統● 電動汽車充電樁3. 材料基本特性：
納米晶
鐵氧體
飽和磁感應強度Bs（T）
≥1.20
0.4-06
居里溫度（℃）
570
≤200
飽和磁致伸縮系數（×10-6）
<2
4
交流初始導磁率µ0（10KHz）
15000－120000
2000
矯頑力A/m
<2.0
＜10
鐵損P(W/Kg)(50KHz.0.3T)
≤40
150
4. 產品特性回線

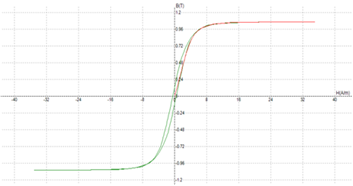

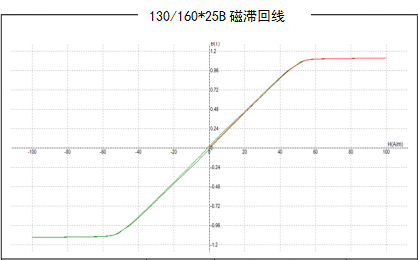

4.1不同導磁率產品的典型磁滯回線

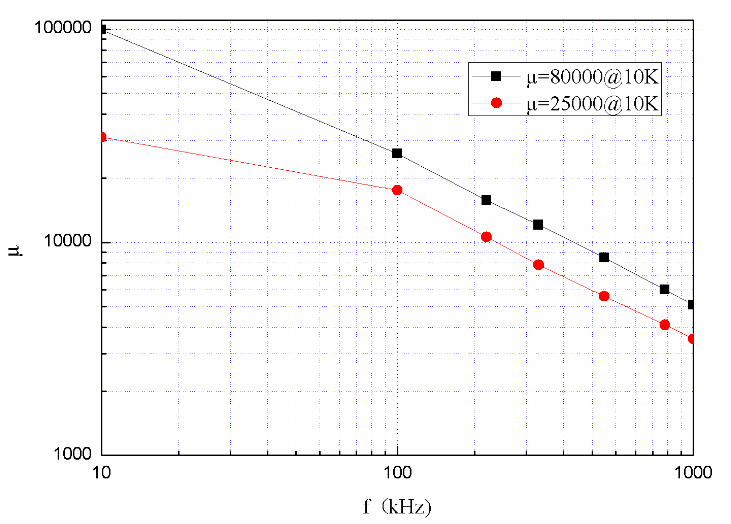

4.2不同導磁率產品的μ-f曲線
4.3溫度穩定性曲線

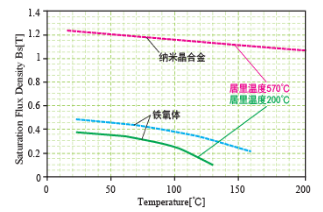

4.3.1納米晶與鐵氧體的使用溫度范圍對比

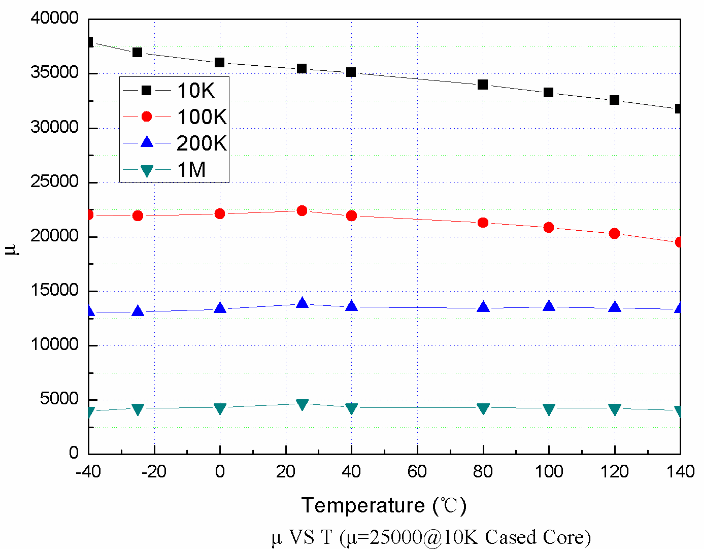

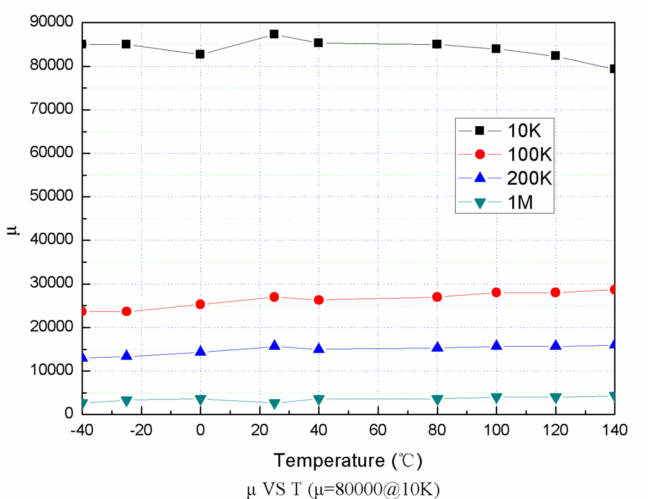

4.3.2不同導磁率納米晶產品的μ-T曲線
常用產品規格：
表1： SYG1MN類（μ10K=80000）產品規格表：
產品牌號
磁芯尺寸
內徑/外徑×高
外形尺寸
lFe
(cm)
AFe
(cm2)
AL※
封裝方式
內徑
外徑
高
10K
nominal
100K
nominal
SYG1MN 070503C
4.5×7.2×3.0
3.5
8.0
4.5
1.81
0.03
12
3
護盒
SYG1MN 100705C
6.5×9.8×4.5
5.1
11.2
5.7
2.56
0.06
22
5
護盒
SYG1MN 100705C
6.5×10×5.0
5.1
11.2
6.5
2.59
0.07
24
5
護盒
SYG1MN 120805C
8.0×12×4.5
6.5
13.5
6.5
3.14
0.07
25
5
護盒
SYG1MN 141005C
10×14×5.0
8.5
15.5
6.8
3.77
0.08
21
4
護盒
SYG1MN 161008C
10×16×8
8.5
17.2
10
4.08
0.19
40
8.5
護盒
SYG1MN 201208C-01
12×20×8
10
22.3
10.3
5.03
0.25
45
9.5
護盒
SYG1MN 201208C-02
12×20×8
10
22.3
10.3
5.03
0.25
20
9
護盒
SYG1MN 161306P
12.5×16×6
10.7
17.8
8.0
4.48
0.08
16
5.3
噴涂
SYG1MN 261610C
16×26×10
14.0
27.5
12.5
6.60
0.39
65
15
護盒
SYG1MN 211612C
16.5×21×12
14.6
22.8
15
5.89
0.21
--
7.5
護盒
SYG1MN 252010C
20×25×10
18
27.8
12.7
7.07
0.20
30
7
護盒
SYG1MN 302010C
20×30×10
17.3
33.4
13.5
7.85
0.39
55
12
護盒
SYG1MN 302015C
20×30×15
17.8
33.1
17.5
7.85
0.59
70
15
護盒
SYG1MN 322010C
20×32×10
17.8
34
12.5
8.17
0.47
60
15
護盒
SYG1MN 402510C
25×40×10
22.5
42.5
13.0
10.21
0.59
50
11.5
護盒
SYG1MN 402515C
25×40×15
21.9
43.2
18.9
10.21
0.88
70
17.5
護盒
SYG1MN 403215C-01
32×40×15
29.2
44.3
18.6
11.31
0.47
45
7
護盒
SYG1MN 403215C-02
32×40×15
28.5
43.5
17.8
11.31
0.47
14
7.2
護盒
SYG1MN 503215C
32×50×15
29.0
53.2
18.2
12.88
1.05
60
16.5
護盒
SYG1MN 503220C
32×50×20
29.5
53.2
23.5
12.88
1.40
80
22
護盒
SYG1MN 504020C
40×50×20
36.5
53.5
22.8
14.14
0.78
30
10
護盒
SYG1MN 504025C
40×50×25
36.2
53.4
28.3
14.14
0.98
62
12
護盒
SYG1MN 604020C
40×60×20
37
63
24
15.71
1.56
70
20
護盒
SYG1MN 644020C
40×64×20
37
67
24
16.34
1.87
80
23
護盒
表2： SYG1LN類（μ10K=25000）產品規格表：
產品牌號
磁芯尺寸
內徑×外徑×高
成品尺寸
Le
（cm）
Ae
（cm2）
AL
（10KHz）
AL
（100KHz）
m
（g）
ID
OD
HT
SYG1LN 403215C
32×40×15
≥28.3
≤45.5
≤18.8
11.3
0.438
9.7-18.8
6.3-12.2
38.0
SYG1LN 504020C-01
40×50×20
≥36.5
≤53.5
≤23.5
14.1
0.73
13.0-25.1
8.4-16.3
80.0
SYG1LN 504020C-02
40×50×20
8.37-16.2
7.5-14.6
SYG1LN 635020C-01
50×63×20
≥46.5
≤66.5
≤23.5
17.8
0.95
13.4-26.0
8.7-16.9
130.0
SYG1LN 635020C-02
50×63×20
8.67-16.8
7.8-15.1
SYG1LN 806320C-01
63×80×20
≥59.5
≤83.5
≤24
22.5
1.24
13.9-26.9
9.0-17.4
214.5
SYG1LN 806320C-02
63×80×20
8.96-17.4
8.05-15.6
SYG1LN 1008020C-01
80×100×20
≥75
≤105
≤25
28.3
1.46
13.0-25.1
8.4-16.3
317.5
SYG1LN 1008020C-02
80×100×20
8.4-16.2
7.5-14.6
SYG1LN 13010025C-01
100×130×25
≥95
≤135
≤30
36.1
2.74
19.0-36.8
12.4-23.9
760.0
SYG1LN 13010025C-02
100×130×25
12.3-23.8
11.0-21.4
SYG1LN 16013025C-01
130×160×25
≥125
≤166
≤30
45.6
2.74
15.1-29.2
9.8-19.0
970.0
SYG1LN 16013025C-02
130×160×25
9.7-18.9
8.7-17.0
