納米晶可飽和磁芯(SYJ1XN)
- 產品描述
- 1.性能特點:● 具有低的矯頑力和高的矩形比● 高飽和磁感Bs,可實現磁芯和器件的小型化● 更高的居里溫度Tc,有更好的溫度穩定性(-40℃~120℃)● 高的性價比2. 應用領域:● 磁放大器式開關電源● 尖峰抑制器● 電流、漏電電流傳感器材料基本參數:
Fe基納米晶
飽和磁感 Bs(T)
1.20
居里溫度 Tc (℃)
570
最大導磁率µm
≥1500000
矩形比Br/Bs
≥85%
矯頑力Hc (A/M)
≤1.0
損耗P50KHz/0.4T(W/Kg)
≤110
密度g/cm3
7.3

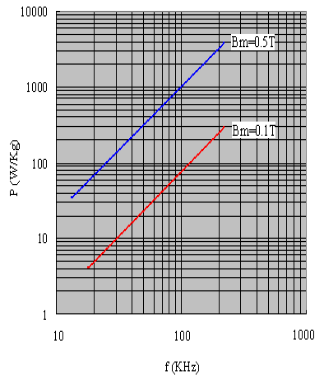

4. 特性曲線:
5.常用產品規格:
牌號規格
磁芯尺寸
內徑×外徑×高度
(mm)
外形尺寸
內徑×外徑×高度
(mm)
有效截面積
(cm2)
平均磁路長度
(cm)
備注
SYJ1XN 070403C
4×7×3
3.2×9.2×4.8
0.0338
1.88
護盒
SYJ1XN 080505C
4.5×8×5.0
3.5×9×7.2
0.065
1.96
護盒
SYJ1XN 100705C
6.5×10×4.5
5.1×11.3×6.6
0.059
2.59
護盒
SYJ1XN 141005C
10×14×5
8.8×15.9×7.2
0.075
3.76
護盒
SYJ1XN 181205C
12×18×4.5
10.8×19.8×6.6
0.1
4.71
護盒
SYJ1XN 120805C
8×12×4.5
6.7×13.9×6.6
0.07
3.14
護盒
SYJ1XN 151303C
13.2×14.8×3.2
11.1×16.7×5.1
0.02
4.4
護盒
SYJ1XN 211405C
14×21×4.5
12.8×22.8×6.6
0.123
5.5
護盒
SYJ1XN 181703C
16.5×18.4×3.2
14.8×24.2×5.5
0.0237
5.48
護盒
SYJ1XN 282603C-02
26×28×3.2
24.4×31×5.8
0.025
8.48
護盒
SYJ1XN 514305P
43×51×5.0
42×52.5×6.5
0.156
14.76
護盒
SYJ1XN 655705P
57×65×5.0
56×67×6.5
0.156
19.15
護盒
